Audio-Video-Infrarot-Fernbedienung IR-Repeater-Erweiterung Private Formlösung

* Verlässlicher IR-Sensor:Alle unsere IR-Sensoren sind von Vi-Shay, USA Marke und zuverlässige Qualität.

* Hohe Empfindlichkeit:Echtzeitübertragung ohne Verzögerung mit seinem hochempfindlichen Sensor.

* CFL Freundschaftlich:Diese Einheit kann in einem Bereich mit kompakter Leuchtstoffbeleuchtung installiert werden und in den meisten Lichtumgebungen funktionieren.

* LED-Anzeige:LED-Anzeige, wennStrom ist angeschlossen und das Signal wird gesendet.

* Breitbandfernbedienung:Mit seinem breiten Frequenzbereich ist es mit fast allen elektronischen Geräten auf dem Markt kompatibel.

* Größe:Kleines und solides Design, einfach zu installieren und zu reparieren.

Modell: IR5000

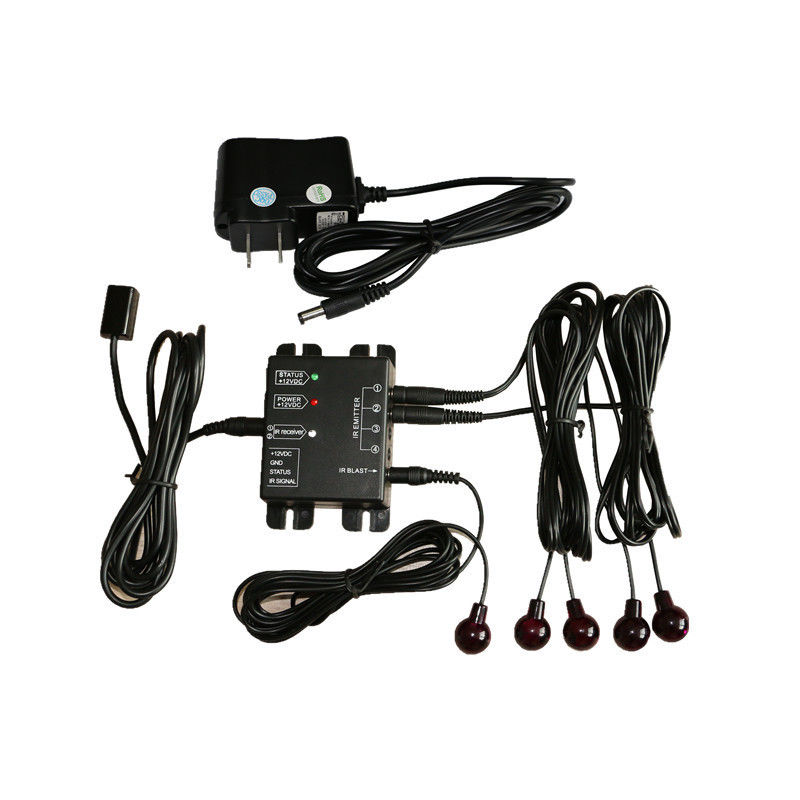

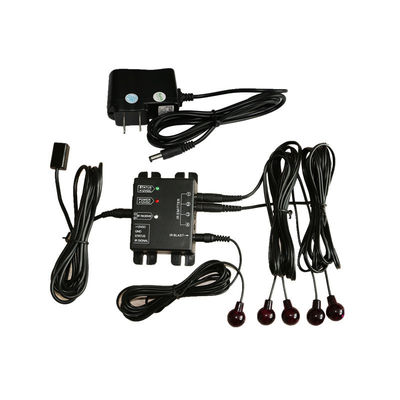

Paket beinhaltet

1×Versteckte IR-Repeater-Box

1 × 3,5 mm IR-Empfänger

2×IR-Sender

1 × IR Blaster

1 × Steckerstromversorgung

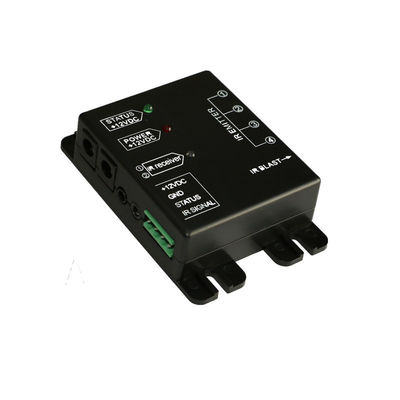

IR-Modul

Stromversorgung: DC12V/250mA (mit dem Produkt geliefert)

IR-Eingang:

1 × 3,5 mm Steckverbinder für den IR-CV-3-Empfänger (((3 Leiterstick);

1x3,5 mm Steckverbinder für den IR-CV-4-Empfänger (4 Leiterstecker)

IR-Emitter-Ausgang:

mit einer Breite von mehr als 10 mm,

1 × 3,5 mm Steckverbinder für IR Blaster

Zustandsanzeige: grüne LED für die An/Aus-Anzeige des Systems

IR-Signalanzeige: blaue Anzeige LED

Leistungsanzeige: rote Anzeige-LED

Abmessungen: 55 × 85 × 23 mm

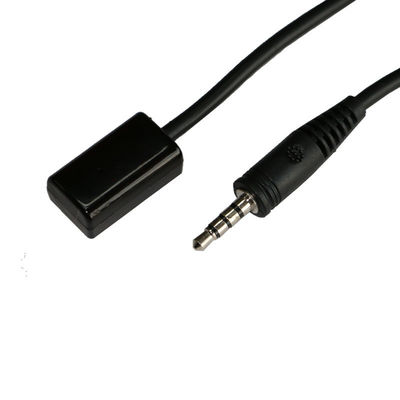

IR-Empfänger (IR-CV-4)

Frequenzbereich: 25-60KHz

IR-Empfangsbereich: ±10 m

IR-Empfangswinkel: 90o ((+45o/-45o von der Mitte)

IR-Empfängeranschluss: 1×3,5 mm Stecker (siehe 4 Leiterstecker)

Kabellänge: 1 × 2 Meter, bis maximal 100 Meter erweiterbar

Abmessungen: 25 × 14 × 9 mm

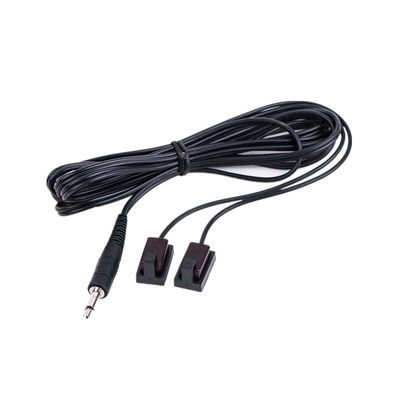

IR-Emitter (IR-EM-3)

Anschluss: 3,5 m Stecker (mono)

IR-LEDs: 2×IR-LEDs mit Emitter

Kabellänge: 2 Meter

Spitzenstrom nach vorne: 100 mA

Vorwärtsspannung maximal: 1,5 V

Spitzenwellenlänge: 940 nm

Abmessung des Emittors: 19 x 11 x 12 mm

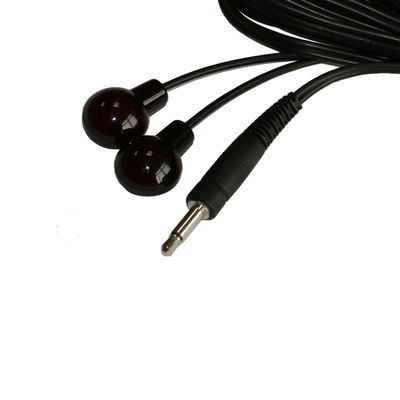

IR Blaster

Anschluss: 3,5 mm Stecker (mono)

IR-LEDs: 2x IR-LEDs für Blaster

Kabellänge: 2 Meter

IR-Übertragungsbereich: 2 Meter

IR-Übertragungswinkel: 90° (+45°/-45° von der Mitte)

Abmessungen: 22 x 16 x 8 mm

Stromadapter

Eintritt: AC100-240V

Ausgang: DC12V/250mA

Gleichstromstecker 5,5 × 2,1 mm

Verpackungsart: Farbkarton
Karton Menge: 40 Stück
Karton Größe: 48x32,5x30cm
Gewicht des Kartons: 12/11 kg

F: Was ist ein IR-Repeater?

A: IR-Repeater oder Infrarot-Repeater, auch als IR-Relee oder IR-Erweiterung bezeichnet,ist ein Gerät, mit dem Sie mit einer vorhandenen IR-Fernbedienung die Audio-Video-Komponenten bedienen können, die sich hinter geschlossenen Türen oder Wänden in einem Unterhaltungsschrank oder einem Geräteschrank befinden.

F: Wie funktioniert der IR-Repeater?

A: Der IR-Repeater empfängt die IR-Signale von der Fernbedienung, wandelt sie um und überträgt sie über einen Draht in das versteckte Gehäuse, in dem sich das Gerät befindet.Dort werden die Signale wieder in IR-Signale umgewandelt., die dann an die Ausrüstung gesprengt werden.

Es gibt drei Arbeitsstufen:

Erstens empfängt es das IR-Signal von einer Fernbedienung.

Zweitens wandelt es das IR-Signal in ein elektrisches Signal oder eine Funkfrequenz um und sendet es durch die Geräte.

Schließlich wird das empfangene Signal wieder in IR-Licht umgewandelt, das von den Geräten erkannt wird.

Der Prozess erfordert verschiedene Komponenten, um funktionieren zu können, und sie werden normalerweise in einem sogenannten Ir-Repeater-Kit zusammengepackt.

F: Was ist der Unterschied zwischen Einband- und Doppelband-IR-Repeater?

A: Jedes IR-Signal hat eine unterschiedliche Frequenz, diese Frequenzen werden in Kilohertz (kHz) gemessen.Das erste Band umfasst die Frequenzen zwischen 33 und 43 kHzUm das Gerät (wie den Fernseher) steuern zu können, müssen Fernbedienung und Fernseher auf derselben Frequenz arbeiten.

Einband-IR-Repeater: nur mit einer Frequenz kompatibel, typischerweise sind die Einbandfrequenzen nur 33-43 kHz, was mit den meisten DVD- und Blu-Ray-Playern funktioniert.

Dual-Band-IR-Repeater: Ein Dual-Band-Repeater arbeitet auf beiden Frequenzen (33-43 kHz und 44-60 kHz) und ist mit den meisten AV-Geräten kompatibel.

Denken Sie daran: Wenn ein IR-Repeater nicht mit den Frequenzen kompatibel ist, wird es das Signal nicht weiterleiten und Sie können Ihr Gerät nicht steuern.Derzeit sind alle UM Audio IR-Repeater Dual-Band-Repeater, ist es mit den meisten AV-Geräten kompatibel.

F: Wie installiert man einen IR-Repeater?

A: Legen Sie zunächst die IR-Repeater-Box auf eine flache Fläche in Ihrem Unterhaltungsschrank oder Ausrüstungsschrank.

B. Platzieren Sie den IR-Emitter auf/bei dem IR-Fenster der Geräte, indem Sie das Klebeband abschälen und kleben, und schließen Sie anschließend das IR-Emitterkabel an die Repeaterbox an.

C. Stellen Sie den IR-Empfänger dort an, wo das Fernbediensignal empfangen werden kann, und schließen Sie dann das IR-Empfängerkabel an die Repeaterbox an.

D. Stecken Sie den Stromadapter ein und Sie können die Geräte hinter dem Schrank steuern.

Für detaillierte Installationsanleitungen siehe das Benutzerhandbuch, das im UM Audio IR-Repeater-Paket enthalten ist.

F: Welche Art von IR-Produkten bietet UM Audio?

A: UM Audio bietet hauptsächlich drahtgebundene IR-Repeater, drahtlose IR-Repeater und Zubehör für IR-Repeater.Der Kunde kann auf der Grundlage der tatsächlichen Umgebung wählenAuch UM Audio begrüßt OEM, wir können den IR-Repeater nach Kundenwünschen entwerfen und fertigen.
